ليوناردو R3 متوافق مع وحدة تحكم Arduino مع Micro USB
Pickup available at Dubai Silicon Oasis SIT tower #1114
Usually ready in 24 hours

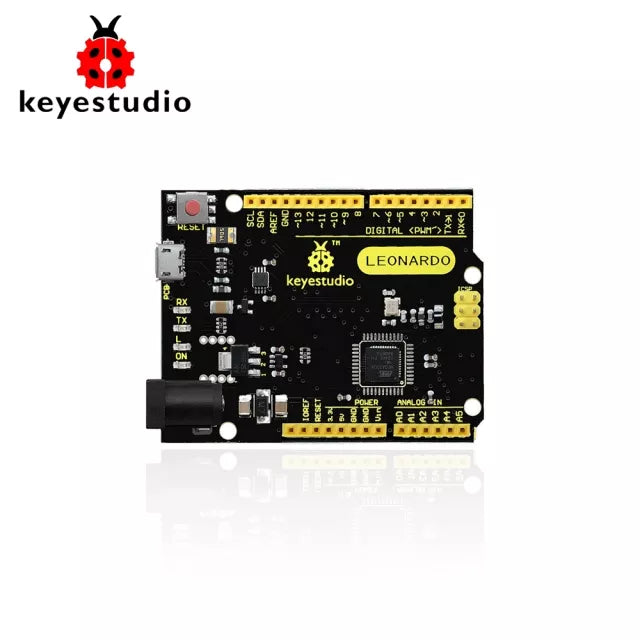

Leonardo عبارة عن لوحة تحكم دقيقة تعتمد على ATmega32u4. وهي عبارة عن أجهزة مفتوحة المصدر وسهلة الاستخدام.

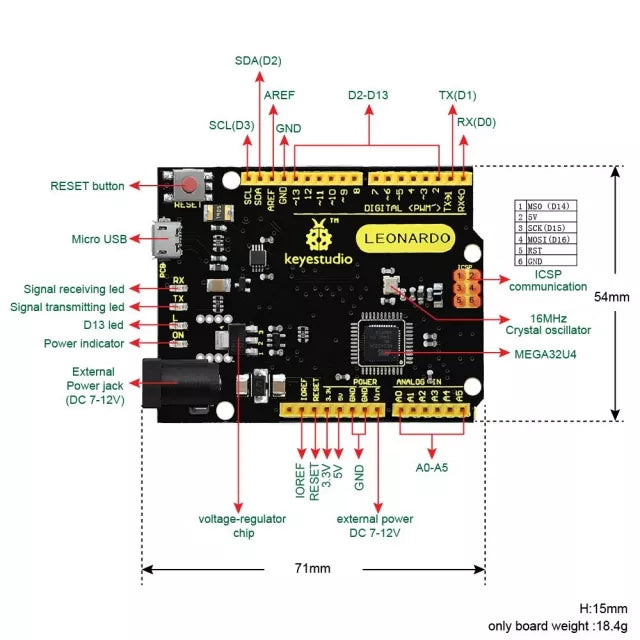

تحتوي على 20 دبوس إدخال/إخراج رقمي (يمكن استخدام 7 منها كمخرجات PWM)، و12 مدخلاً تناظريًا، ومذبذب بلوري 16 ميجا هرتز، ووصلة micro USB، ومقبس طاقة، وموصل ICSP، وزر إعادة تعيين.
يحتوي على كل ما يلزم لدعم المتحكم الدقيق؛ ما عليك سوى توصيله بجهاز كمبيوتر باستخدام كابل USB أو تشغيله بمحول تيار متردد إلى تيار مستمر أو بطارية للبدء. لاحظ أن رأس ICSP (البرمجة التسلسلية داخل الدائرة) لا يمكنه برمجة البرامج الثابتة إلى Atmega32u4 فحسب، بل يمكن استخدامه أيضًا كواجهة اتصال SPI.
يمكن تشغيل Leonardo عبر اتصال micro USB، أو عبر مقبس مصدر طاقة خارجي (DC 7-12V) أو حتى باستخدام موصلات أنثى Vin /GND (DC 7-12V).
يختلف Leonardo عن لوحات Arduino الأخرى التي تستخدم شريحة USB-Serial منفصلة في أن ATmega32u4 مزود باتصال USB مدمج، مما يلغي الحاجة إلى معالج ثانوي. يسمح هذا لليوناردو بالظهور على جهاز كمبيوتر متصل بالماوس ولوحة المفاتيح.
المتحكم الدقيق : Atmega32u4
جهد التشغيل : 5 فولت
جهد الدخل (الموصى به): DC7-12V
دبابيس الإدخال/الإخراج الرقمية: 20 (منها 7 توفر إخراج PWM)
دبابيس الإدخال/الإخراج الرقمية PWM: 7
دبابيس الإدخال التناظرية: 12
التيار المستمر لكل دبوس إدخال/إخراج: 40 مللي أمبير
تيار مستمر للدبوس 3.3 فولت: 50 مللي أمبير
ذاكرة الفلاش: 32 كيلوبايت (Atmega32u4) منها 4 كيلوبايت يستخدمها برنامج التشغيل
SRAM : 2.5 كيلوبايت (ATmega32u4)
EEPROM : 1 كيلوبايت (Atmega32u4)
سرعة الساعة : 16 ميجا هرتز
LED_BUILTIN : D13
