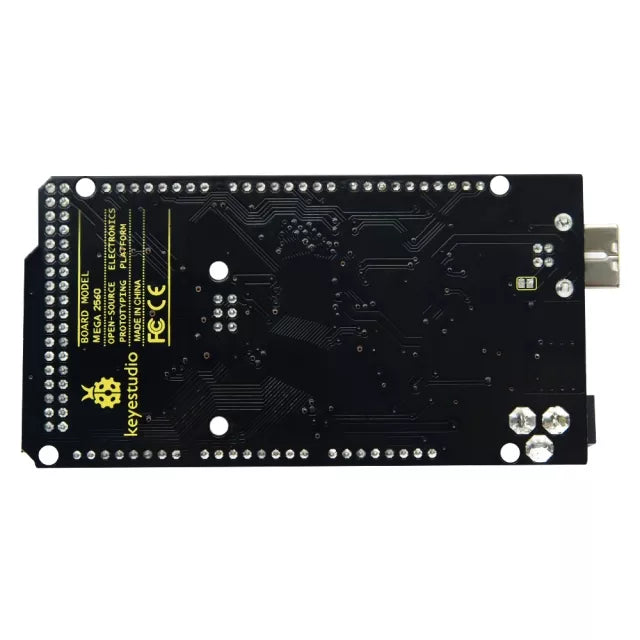

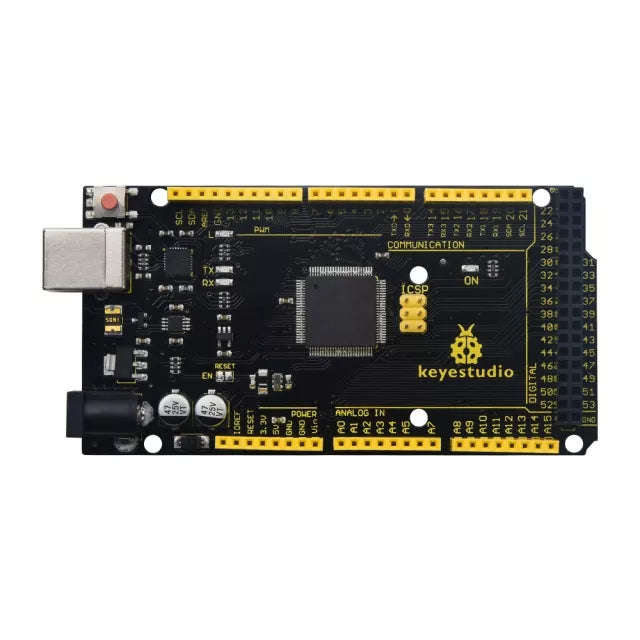

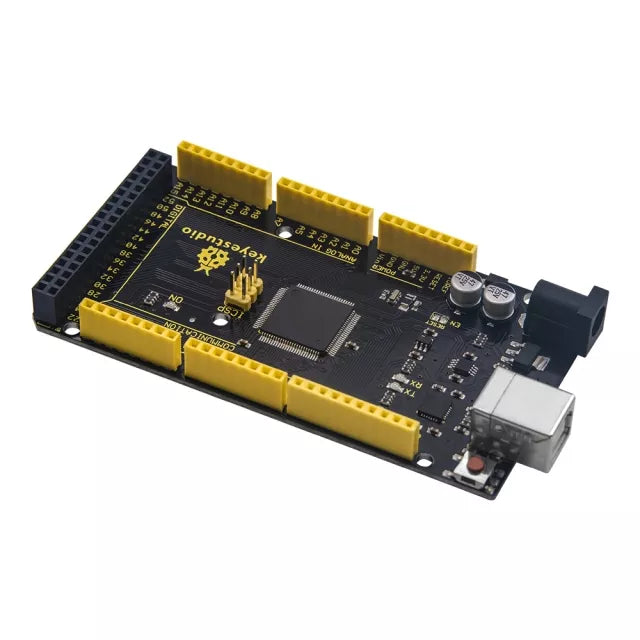

لوحة تطوير MEGA 2560 R3 مع شريحة USB التسلسلية CP2102

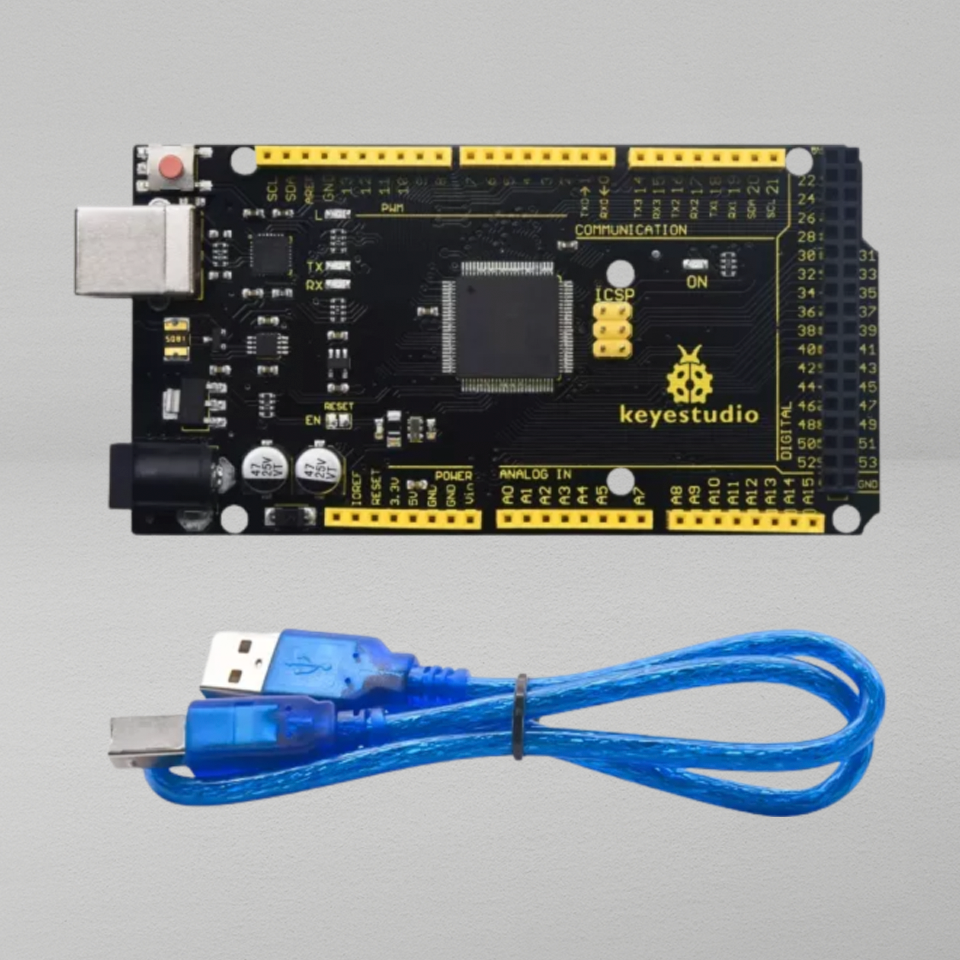

Mega 2560 R3 هي لوحة متحكم دقيقة تعتمد على ATMEGA2560-16AU، متوافقة تمامًا مع ARDUINO MEGA 2560 R3. تحتوي على 54 دبوس إدخال/إخراج رقمي (يمكن استخدام 15 منها كمخرجات PWM)، و16 مدخلًا تناظريًا، و4 منافذ UART (منافذ تسلسلية للأجهزة)، ومذبذب بلوري 16 ميجا هرتز، ووصلة USB، ومقبس طاقة، وموصل ICSP واحد، وزر إعادة تعيين. يمكن لمنفذ ICSP المدمج حرق البرامج الثابتة لـ ATMEGA2560-16AU مباشرة. حرقت هذه الشريحة البرامج الثابتة جيدًا قبل مغادرة المصنع، لذلك، نادرًا ما نستخدمها. يمكننا التشغيل باستخدام سلك USB ورأس DC ودبابيس Vin GND. لتسهيل التوصيل، يتم توفير سلك USB بطول 0.5 متر لك.

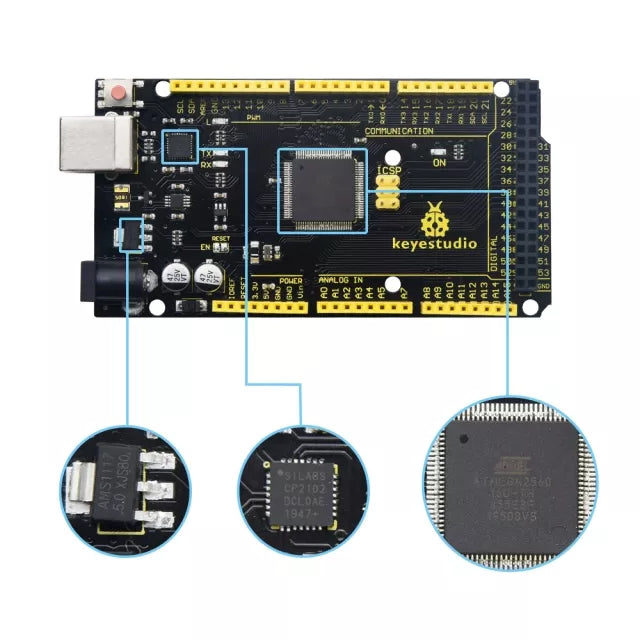

• المتحكم الدقيق: ATMEGA2560-16AU

• شريحة USB التسلسلية: CP2102

• جهد التشغيل: 5 فولت

• جهد الدخل (الموصى به): تيار مستمر 7-12 فولت

• دبابيس الإدخال/الإخراج الرقمية: 54 (D0-D53)

• دبابيس الإدخال/الإخراج الرقمية PWM: 15 (D2-D13 D44-D46)

• دبابيس الإدخال التناظرية: 16(A0-A15)

• التيار المستمر لكل دبوس إدخال/إخراج: 20 مللي أمبير

• تيار مستمر للدبوس 3.3 فولت: 50 مللي أمبير

• ذاكرة الفلاش: 256 كيلو بايت منها 8 كيلو بايت يستخدمها برنامج التشغيل

• ذاكرة الوصول العشوائي الساكنة: 8 كيلو بايت

• EEPROM: 4 كيلو بايت

• سرعة الساعة: 16 ميجا هرتز

• LED_مدمج: D13
